Сухой трансформатор в составе БКТП

Name: Сухой трансформатор в составе БКТП
Brand: НПК МИР
Availability: PreOrder

Комплексная поставка трансформатора в составе блочной комплектной трансформаторной подстанции в корпусе из сэндвич-панелей или объёмном железобетонном корпусе. Согласуем электрическую схему, компоновку, строительное исполнение и комплект оборудования под объект.

Запросить расчёт Характеристики

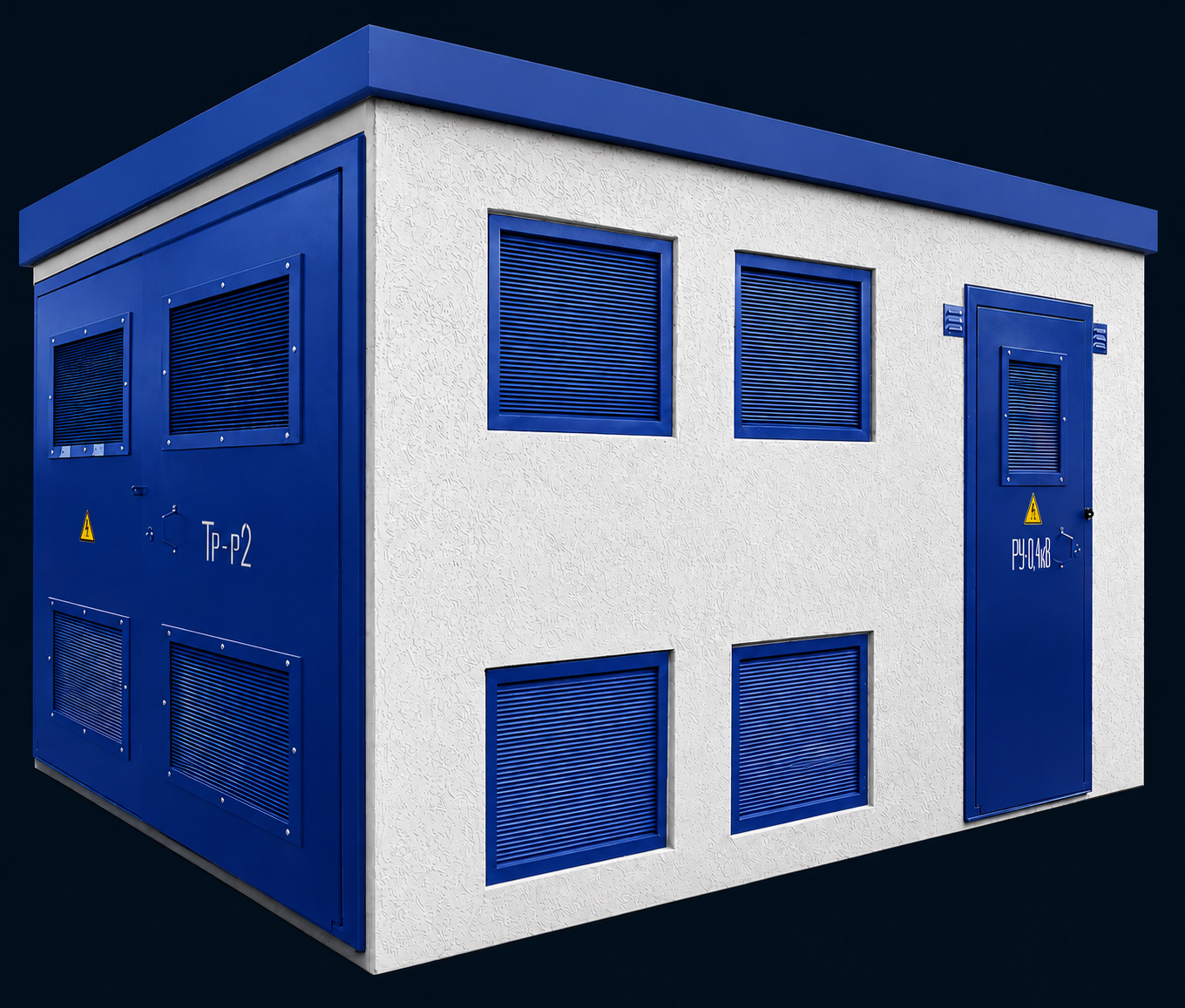

Блочная комплектная трансформаторная подстанция в корпусе из сэндвич-панелей

до 48линий 0,4 кВ на секцию

95%заводская готовность

9 балловсейсмостойкость MSK

30 летсрок службы

ПРОЕКТНОЕ РЕШЕНИЕ

Подстанция как единый комплекс

БКТП размещается в точке присоединения потребителя и объединяет преобразование, коммутацию и распределение электроэнергии. Решение подходит для промышленных площадок, жилых кварталов, общественных зданий и объектов городской инфраструктуры.

Сухой трансформатор

Мощность, напряжения, группа соединения, потери, степень защиты и охлаждение определяются расчётом и проектом.

Распределительные устройства

РУВН выполняется с воздушной или элегазовой изоляцией; РУНН комплектуется по однолинейной схеме и числу отходящих линий.

Строительное исполнение

Корпус проектируется из сэндвич-панелей либо как объёмный железобетонный блок с выбранным расположением дверей, ворот и технологических проёмов.

ЖЕЛЕЗОБЕТОННОЕ ИСПОЛНЕНИЕ

Технические характеристики

Габариты и масса приведены для объёмных железобетонных блоков. Параметры корпуса из сэндвич-панелей рассчитываются отдельно под компоновку оборудования.

Вид подстанцииназемная / подземная / встроенная / отдельно стоящая

Состав строительной конструкцииобъёмный приямок (подвал) / ЖБ-блок / крыша

Длина ЖБ-блока3,2–7,5 м

Ширина ЖБ-блока2,3–2,5 м

Толщина стен100 мм

Глубина приямка (подвала)800–1 500 мм; 1 600–1 900 мм — специальный заказ

Высота ЖБ-блока2,58–3,0 м

Высота крыши0,28–0,42 м

Масса приямка (подвала)4,48–12,9 т

Масса ЖБ-блока5,86–16,07 т

Масса крыши2,78–6,5 т

Оснащение строительной частидвери с антивандальными замками и внутренними петлями; жалюзи; люки; лестницы; козырьки; нащельники

Срок службы30 лет

КОМПЛЕКТАЦИЯ

Проектируем БКТП под площадку

Модульный принцип позволяет объединять блоки в общее помещение, наращивать число высоковольтных ячеек и размещать до 48 отходящих линий 0,4 кВ на секцию.

Корпус из сэндвич-панелей

Лёгкое модульное исполнение с согласованными габаритами, вентиляцией, утеплением и наружной отделкой.

Железобетонный корпус

Объёмный блок с приямком, крышей, закладными элементами и выбранной схемой технологических проёмов.

Заводская готовность

Оборудование собирается и проверяется в едином комплексе; подстанция поставляется готовой до 95%.

Доставка и монтаж

Блоки перевозятся низкорамным транспортом или железнодорожными платформами; объём работ на площадке сокращён.

ПОДБОР БКТП

Получите компоновку и расчёт под объект

Направьте однолинейную схему, требуемую мощность, число вводов и отходящих линий, условия размещения и предпочтительное исполнение корпуса.
