Сухие трансформаторы морского исполнения

Name: Сухие трансформаторы морского исполнения
Brand: Проектэлектротехника
Availability: PreOrder

Проектные решения для судов, морских и буровых платформ, портовой и береговой инфраструктуры. Подбираем электрические параметры, частоту, климатическое исполнение, степень защиты и виброзащиту под условия конкретного объекта.

Запросить расчёт Характеристики

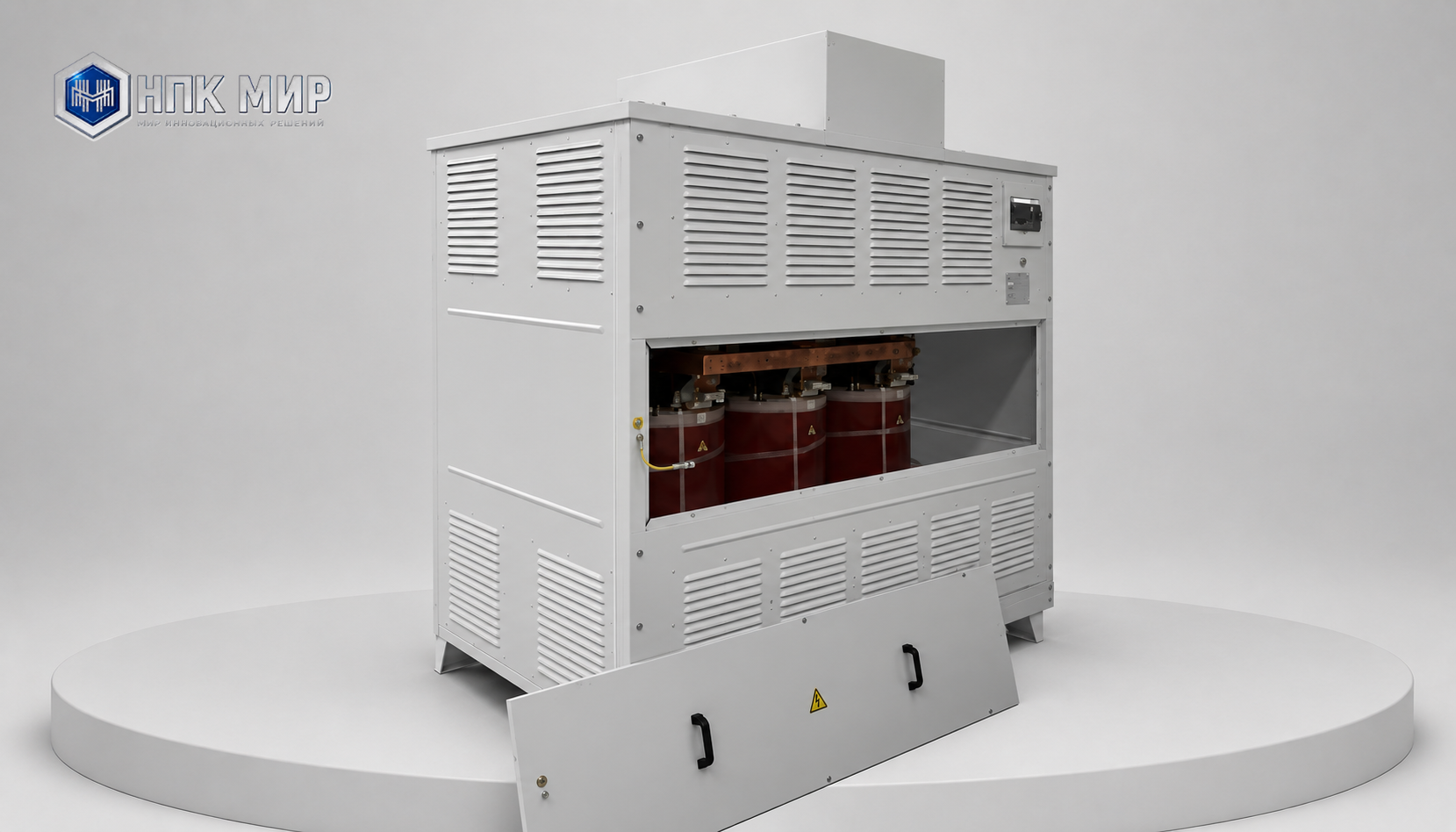

Сухой трансформатор морского исполнения в защитном корпусе

4–4 000кВА · мощность

220 В–10 кВпервичное напряжение

50 / 60 / 400Гц · частота

IP00–IP54степень защиты

НАЗНАЧЕНИЕ

Стабильная работа в морской среде

Морские трансформаторы питают навигационное, связное, осветительное и силовое оборудование, электроприводы, насосы и компрессоры. Конструкция учитывает повышенную влажность, солесодержащий воздух, вибрацию и механические воздействия при эксплуатации судна или платформы.

Условия среды

Материалы, защитное покрытие и оболочка выбираются с учётом климата, влажности, соляного тумана и места установки.

Электрическая конфигурация

Напряжения, мощность, частота 50, 60 или 400 Гц и схема соединения согласуются с судовой системой электроснабжения.

Механическая интеграция

Предусматриваются антивибрационные опоры, стяжки, транспортные крепления и герметичные кабельные вводы.

КЛЮЧЕВЫЕ ПАРАМЕТРЫ

Технические характеристики

Фактические параметры определяются однолинейной схемой, классом судна, условиями установки и требованиями проектной документации.

Основные серииТСМ / ТСЗМ / ТЛСМ / ТЛСЗМ

Номинальная мощность4–4 000 кВА

Первичное напряжение220 / 380 В или 6 / 10 кВ

Вторичное напряжение133 / 230 / 400 В; 0,1 / 0,4 / 0,69 кВ

Частота50 / 60 / 400 Гц

Тип изоляциивоздушно-барьерная или литая

Материал обмотокмедь, провод или фольга

Степень защитыIP00 / IP21–IP54 в защитном корпусе

Кабельные вводыснизу через герметичные сальники

Температура эксплуатацииот −45 или −60 до +40 °C — по исполнению

Режим работыпродолжительный

Нормативная базаГОСТ 9879-76, ГОСТ Р 52719-2007; требования проекта

Расчётный срок службы30 лет

Гарантия3 года

КОМПЛЕКТАЦИЯ

Исполнение под судно или платформу

Оснащение подбирается одновременно с электрическими параметрами и требованиями к размещению оборудования.

Защитный корпус

Исполнение до IP54, антикоррозионное покрытие и герметичные кабельные вводы.

Виброзащита

Антивибрационные опоры, стяжки и элементы крепления для морской эксплуатации.

Тепловой контроль

Датчики, температурное реле, шкаф защиты и принудительная вентиляция.

Документация

Паспорт, руководство, протокол заводских испытаний и согласованный комплект документов.

ПОДБОР МОРСКОГО ТРАНСФОРМАТОРА

Получите исполнение под судно или платформу

Направьте однолинейную схему, требования к частоте, климату, степени защиты, вибрации и проектной документации.
