Исполнение под объект

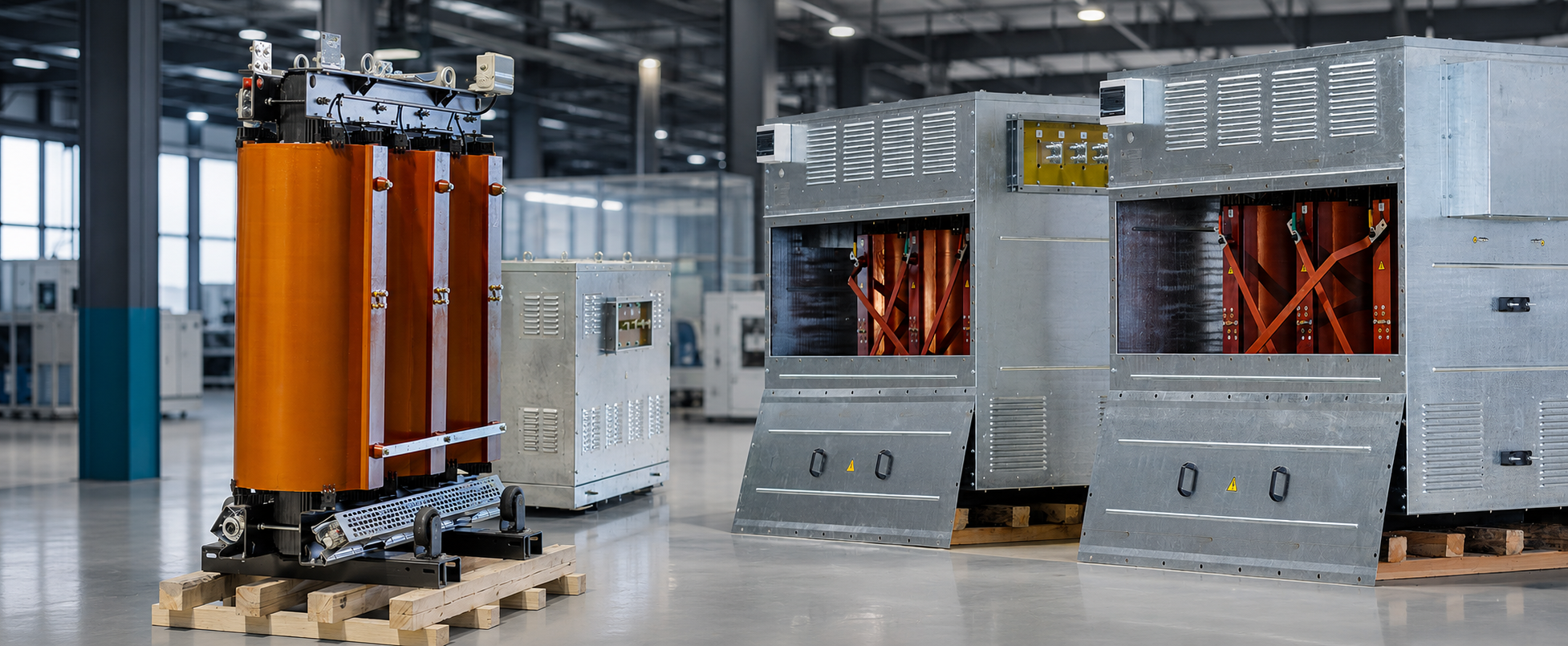

Трансформатор поставляется открытым IP00 либо в металлическом защитном кожухе IP21–IP54. Для повышенной нагрузки предусматриваются принудительная вентиляция, шкаф управления охлаждением и температурная защита.
ТЛС / ТЛСЗ · ЛИТАЯ ИЗОЛЯЦИЯ
Трёхфазные сухие силовые распределительные трансформаторы
Проектное исполнение для распределительных сетей, подстанций, промышленных и общественных объектов. НПК МИР подбирает трансформатор по мощности, напряжению, схеме соединения, потерям, степени защиты и условиям установки.
10–16 000кВА · мощность
6 / 10 / 20кВ · высшее напряжение
IP00–IP54степень защиты
< 10 пКлчастичные разряды
НАЗНАЧЕНИЕ
Распределение электроэнергии без жидкого диэлектрика
ТЛС и ТЛСЗ преобразуют напряжение в сетях собственных нужд и распределительных системах. Литая изоляция обмоток повышает стойкость к влаге и загрязнению, а отсутствие масла упрощает размещение оборудования внутри зданий и вблизи ответственных нагрузок.
Согласованные электрические параметры
Обмотки из алюминия или меди, типовая регулировка на стороне ВН ±2 × 2,5%. Группа соединения выбирается по схеме электроснабжения; базовые варианты — Д/Ун-11 и У/Ун-0.
Контроль перед отгрузкой
Каждое исполнение проходит приёмо-сдаточные испытания. В комплект документации входят паспорт, руководство по эксплуатации, протокол заводских испытаний и подтверждающие документы.
КЛЮЧЕВЫЕ ПАРАМЕТРЫ
Технические характеристики
Точные значения потерь, напряжения короткого замыкания, габаритов и массы подтверждаются после согласования исходных данных.
Номинальная мощность10–16 000 кВА
Высшее напряжение6 / 10 / 20 кВ; регулировка ±2 × 2,5%
Низшее напряжение0,23 / 0,4 / 0,69 / 6 кВ
Материал обмотокалюминий или медь
Группы соединенияД/Ун-11, У/Ун-0; другие — по проекту
Класс нагревостойкостиF — 155 °C / H — 180 °C
Охлаждениеестественное или принудительное
Пожаробезопасность / средаF1 / E2
Степень защитыIP00 без кожуха / IP21–IP54 в кожухе
Частичные разрядыменее 10 пКл
Нормативная базаГОСТ Р 52719-2007, ГОСТ Р 54827-2011
ПОДБОР ТЛС / ТЛСЗ
Получите исполнение под вашу схему
Направьте однолинейную схему или укажите мощность, напряжения, группу соединения, потери и требуемую степень защиты.
